揭秘数码印花板卡制造全过程！走进鑫海胜电子有限公司

通常大家在选购打印设备的时候，喷头及其数量往往是大家关注的焦点。实际上，从机器的工作原理上来说，板卡也是整部机器的灵魂所在。板卡既是硬件的集成，也是软件的载体，在整个打印系统中的地位相当重要。

那么板卡是如何被生产出来的呢？现如今板卡的技术发展又是怎样的呢？带着这些问题，时尚印花在十二月初来到了位于苏州工业园区的鑫海胜电子有限公司，在这里我们为大家一一寻找答案。

苏州鑫海胜电子有限公司，2010年5月创立于苏州工业园区，是一家集研究开发、生产、销售、服务于一体的科技型公司，专业从事图形、图像输出系统的开发和服务。来到鑫海胜，我们得以看到了平日隐藏在设备中板卡的神秘面纱。

打印设备的整个喷印系统由喷头系统、供墨系统、控制软件系统组成。其中，控制软件系统的品质对数字影像的输出质量起着至关重要的作用。作为一家专业从事图形、图像输出系统开发的科技型公司，鑫海胜为我们展示了他们研发制造的多款板卡及控制软件系统。其中最具代表性的，则是搭载鑫海胜板卡的温联驱动波形控制系统。

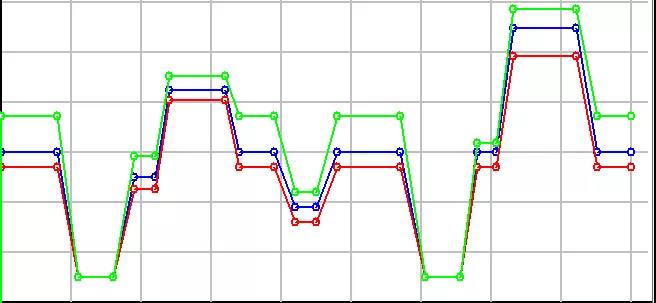

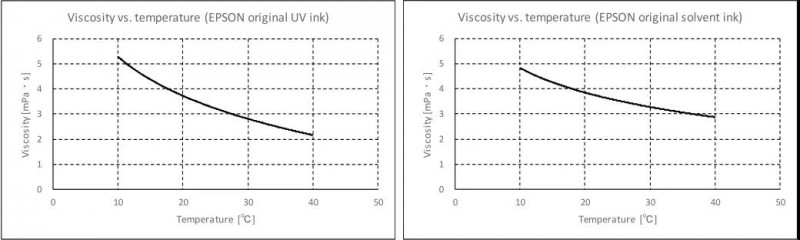

温联驱动波形是爱普生最新开发的墨滴控制技术，此项技术的应用可以最大限度的确保驱动波形于墨水特性的完美匹配，在墨水正常工作的温度范围内（一般15°~40°）输出点型正圆，且点型大小、比例不会随温度变化而变化，保证了颜色的一致性。

目前，某国内品牌的i3200系列即采用了搭载鑫海胜板卡的温联驱动波形控制系统。而且在获得EPSON技术支持的基础上，鑫海胜结合国内墨水特性及客户应用习惯，进一步对温联技术进行扩展研究，使温联驱动波形适应性提升至5°~45°，基本涵盖了国内、外客户所有可能的应用场景（环境），无需空调控温、墨水或喷头预热等相对苛刻的环境要求，开机即打，打印过程中实时侦测温度变化自动计算匹配合适的驱动波形。

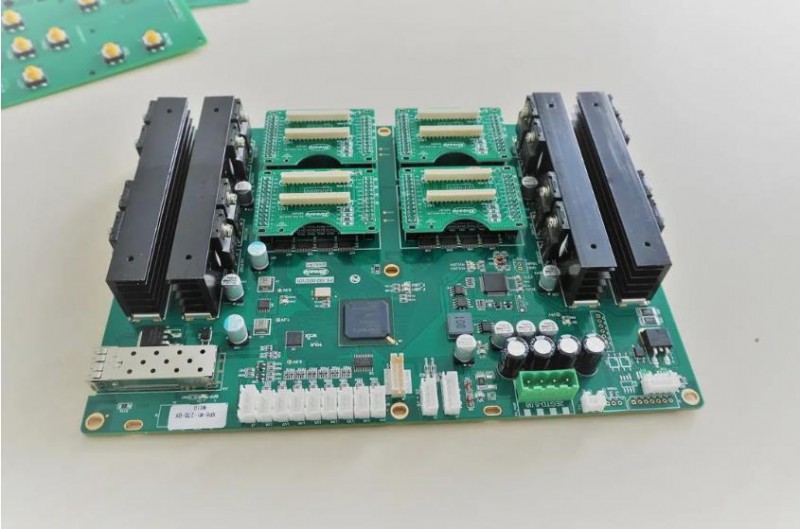

鑫海胜板卡

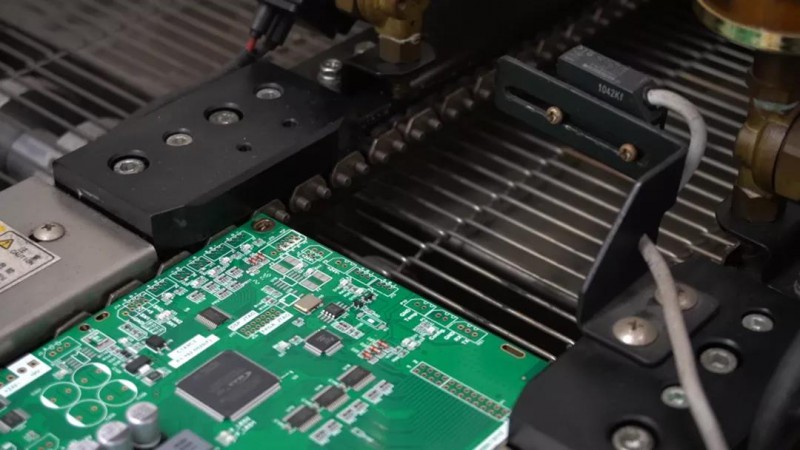

随后我们来到了板卡的生产车间，在这里我们看到了板卡生产组装的全过程。首先，用以生产板卡的PCB板首先经过全自动锡膏印刷机，为的是将锡膏印刷到PCB板上；其次，印刷了锡膏的PCB板经过经过贴片机进行原件贴装。我们了解到，鑫海胜所装备的是紧凑型高速贴片机，一组10个在线贴装头，配合新型扫描式相机, 可实现最佳条件下的每小时36,000片的片状元件的高速贴装；最后，通过回流焊设备，对PCB板进行最后的回流焊接。

带领我们参观的张经理告诉我们：近十年来，我国的喷墨数字印刷技术发展很快，作为科技型公司，我们应该注重研究开发，充分发挥在系统集成、驱动控制软件等方面的优势，努力开发出有自主知识产权的控制软件系统。这为国产板卡的发展指明了方向。完全自主设计、自主研发和自主生产的目标势在必行！

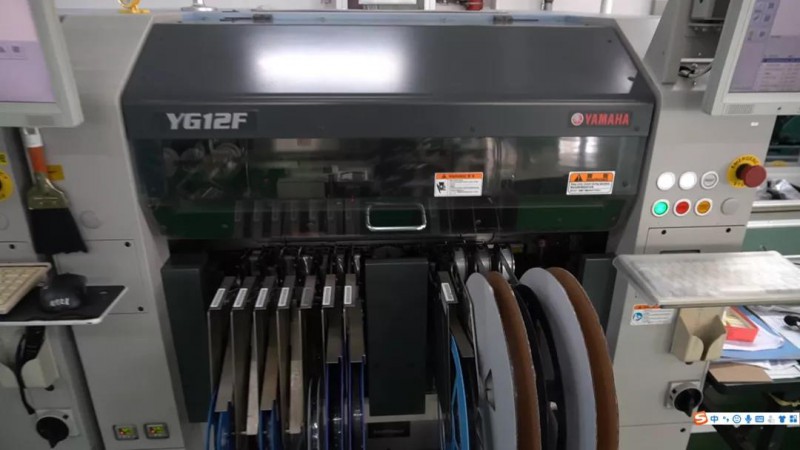

紧凑型高速贴片机

自2012年起，鑫海胜在板卡的研究开发中取得突破性技术进展，适用于多个行业，并且出口海外被欧美客户认可。到如今，鑫海胜所研发的系统可支持的喷头有：EPSON,Brother,东芝,京瓷,柯尼卡,赛尔,理光等主流喷头型号。广泛应用于多个领域:如服装CAD，户内外广告，影像输出，UV平板、纺织数码印刷, 包装印刷,工程绘图,装饰装潢等。公司研发的产品处于国内先进水平，填补了国内空白，部分产品处于国际先进水平。

多年的研发、生产和销售经验，让鑫海胜的产品成功应用于多个行业，且赢得了广大客户的认可。在鑫海胜优秀研发团队的不断努力下，鑫海胜已经与一些行业知名企业展开了广泛的技术合作与交流，并不断吸收国外先进的技术成果，在此基础上进行大胆创新。相信在未来，鑫海胜电子有限公司能够在板卡研发领域不断努力，在喷头基本都被国外品牌垄断的情况下，为我们的喷印设备保留一颗中国“芯”。
